Bobinas Aluzinc
Bobinas Aluzinc con recubrimiento de aluminio y zinc, ideales para techos y coberturas por su alta resistencia a la corrosión y mayor durabilidad.

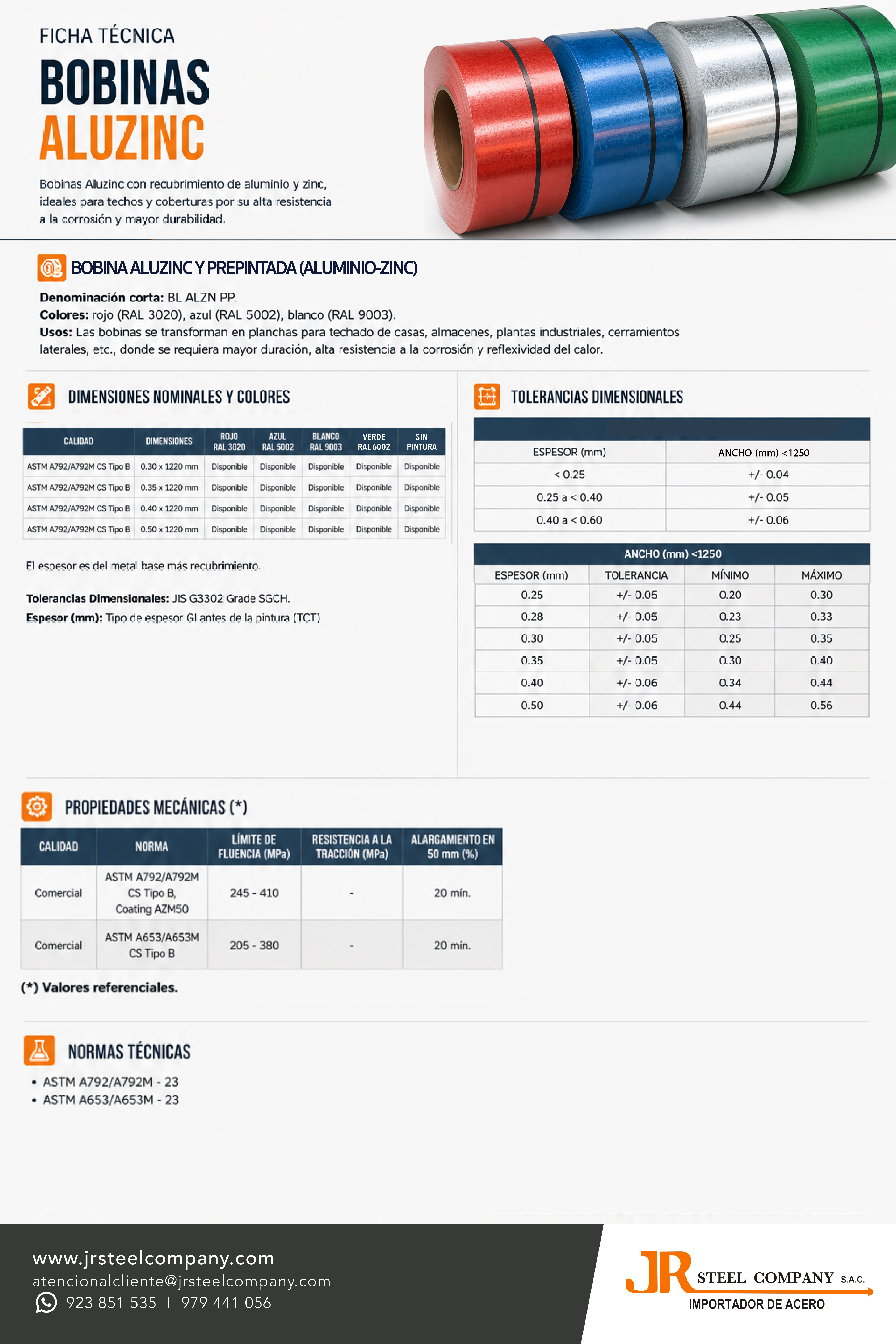

Descargar Ficha Técnica
Bobina Prepintada Aluzinc (aluminio-zinc)
Denominación corta: BL ALZN PP.
Colores: rojo (RAL 3020), azul (RAL 5002), blanco (RAL 9003).
Usos: Las bobinas se transforman en planchas para techado de casas, almacenes, plantas industriales, cerramientos laterales, etc., donde se requiera mayor duración, alta resistencia a la corrosión y reflexividad del calor.
Normas Técnicas
ASTM A792/A792M - 23
ASTM A653/A653M - 23
Composición Química
| Calidad | % C | % Mn máx. | % P máx. | % S máx. | % Cu máx. | % Ni máx. | % Cr máx. | % Mo máx. | % V máx. | % Nb máx. | % Ti máx. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A792/A792M CS Tipo B, Coating AZM50 | 0.02-0.15 | 0.60 | 0.030 | 0.035 | 0.25 | 0.20 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
| ASTM A653 acero comercial CS Tipo B | 0.02-0.15 | 0.60 | 0.030 | 0.035 | 0.25 | 0.20 | 0.15 | 0.06 | 0.008 | 0.008 | 0.025 |
Propiedades Mecánicas
| Calidad | Norma | Límite de Fluencia (MPa) | Resistencia a la Tracción (MPa) | Alargamiento en 50 mm (%) |
|---|---|---|---|---|
| Comercial | ASTM A792/A792M CS Tipo B, Coating AZM50 | 245 - 410 | - | 20 mín. |
| Comercial | ASTM A653/A653M CS Tipo B | 205 - 380 | - | 20 mín. |
(*) Valores referenciales.
Dimensiones Nominales y Colores
| Calidad | Dimensiones | Rojo RAL 3020 | Azul RAL 5002 | Blanco RAL 9003 |
|---|---|---|---|---|
| ASTM A792/A792M CS Tipo B | 0.30 x 1220 mm | Disponible | Disponible | Disponible |
| ASTM A792/A792M CS Tipo B | 0.35 x 1220 mm | Disponible | Disponible | Disponible |
| ASTM A792/A792M CS Tipo B | 0.40 x 1220 mm | Disponible | Disponible | Disponible |
| ASTM A792/A792M CS Tipo B | 0.50 x 1220 mm | Disponible | Disponible | Disponible |
| ASTM A653/A653M (ZINC) | 0.21 x 914 mm | Disponible | Disponible | - |
| ASTM A653/A653M (ZINC) | 0.23 x 914 mm | Disponible | Disponible | - |
| ASTM A653/A653M (ZINC) | 0.25 x 914 mm | Disponible | Disponible | - |
| ASTM A653/A653M (ZINC) | 0.28 x 914 mm | Disponible | Disponible | - |
El espesor es del metal base más recubrimiento.
Tolerancias Dimensionales:
JIS G3302 Grade SGCH.
Espesor (mm): Tipo de espesor GI antes de la pintura (TCT)
| ESPESOR (mm) | ANCHO (mm) <1250 | |
|---|---|---|
| < 0.25 | +- 0.04 | |
| 0.25 a < 0.40 | +- 0.05 | |
| 0.40 a < 0.60 | +- 0.06 | |
| ESPESOR (mm) | ANCHO (mm) <1250 | ||
|---|---|---|---|
| tolerancia | mínimo | máximo | |
| 0.21 | +- 0.04 | 0.17 | 0.25 |
| 0.23 | +- 0.04 | 0.19 | 0.27 |
| 0.25 | +- 0.05 | 0.20 | 0.30 |
| 0.28 | +- 0.05 | 0.23 | 0.33 |
| 0.30 | +- 0.05 | 0.25 | 0.35 |
| 0.35 | +- 0.05 | 0.30 | 0.40 |
| 0.40 | +- 0.06 | 0.34 | 0.44 |
| 0.50 | +- 0.06 | 0.44 | 0.56 |
